IC-R1 続き バッテリーロックばね

先日のIC-R1で紛失したバッテリーパックのロックつまみのバネをヨドバシから購入。

直径以外は長さなど考えずに買ってしまったので、使えるかどうか不安だったが、加工して取り付けができた。

買ったのはこれ。

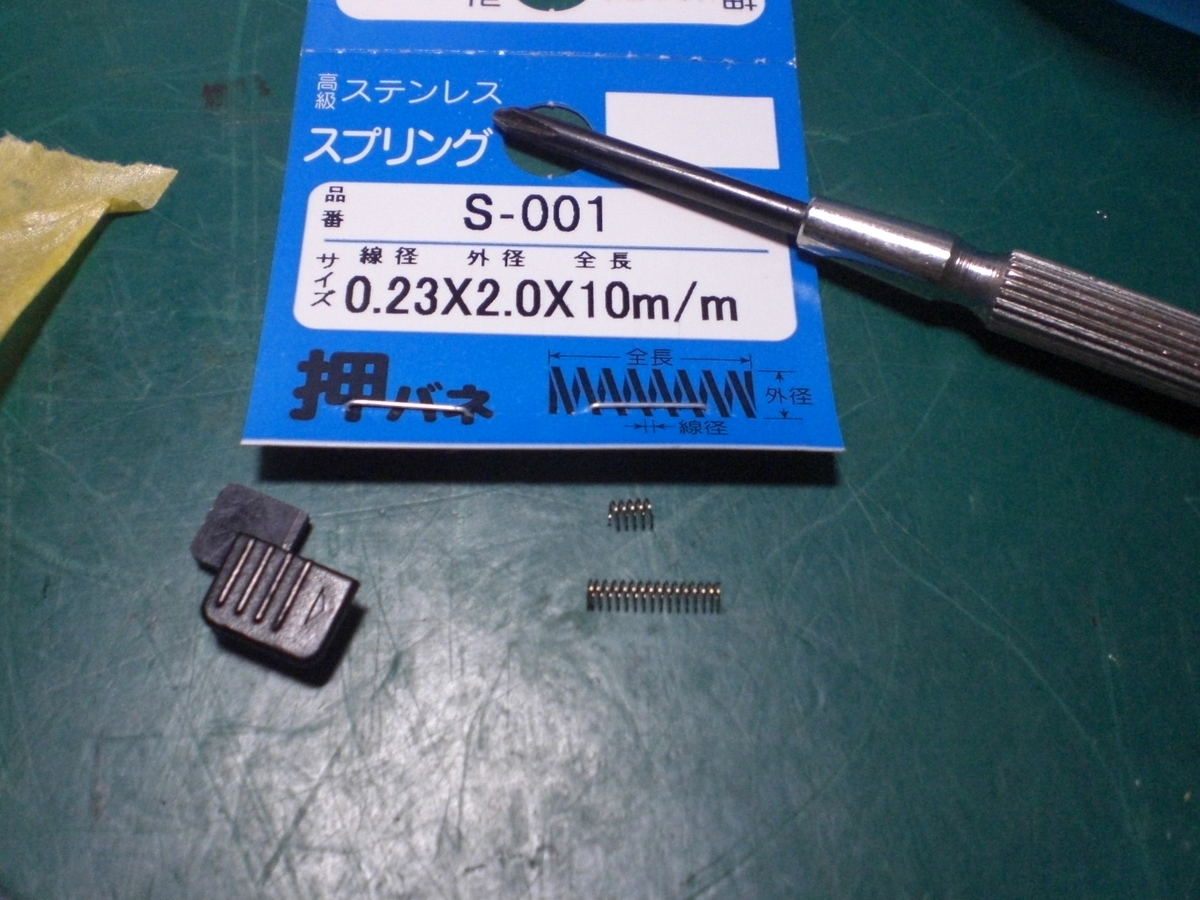

購入したバネ。直径と長さなど。

上がカットしたバネ、したがオリジナルの長さ。

カットしたものは短すぎた、半分の長さでちょうどいい感じ。

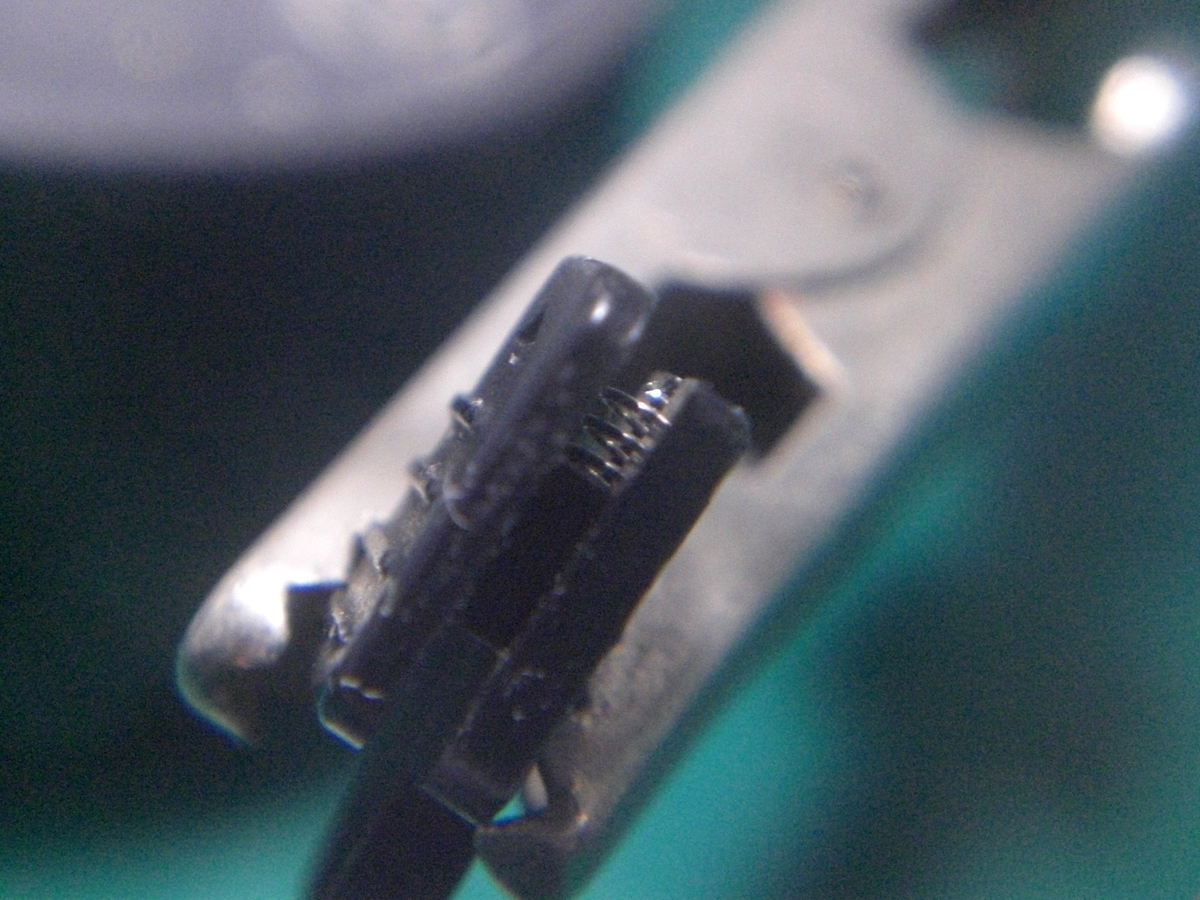

バネのカットした方をつまみの中に入れたほうが、あとの作業が楽になるかも。

これは少し短かったけど、長さの参考に。

↑はバネが2mmほど短かった。

ロックつまみにバネを仕込んで、本体ケースへ組み込み。

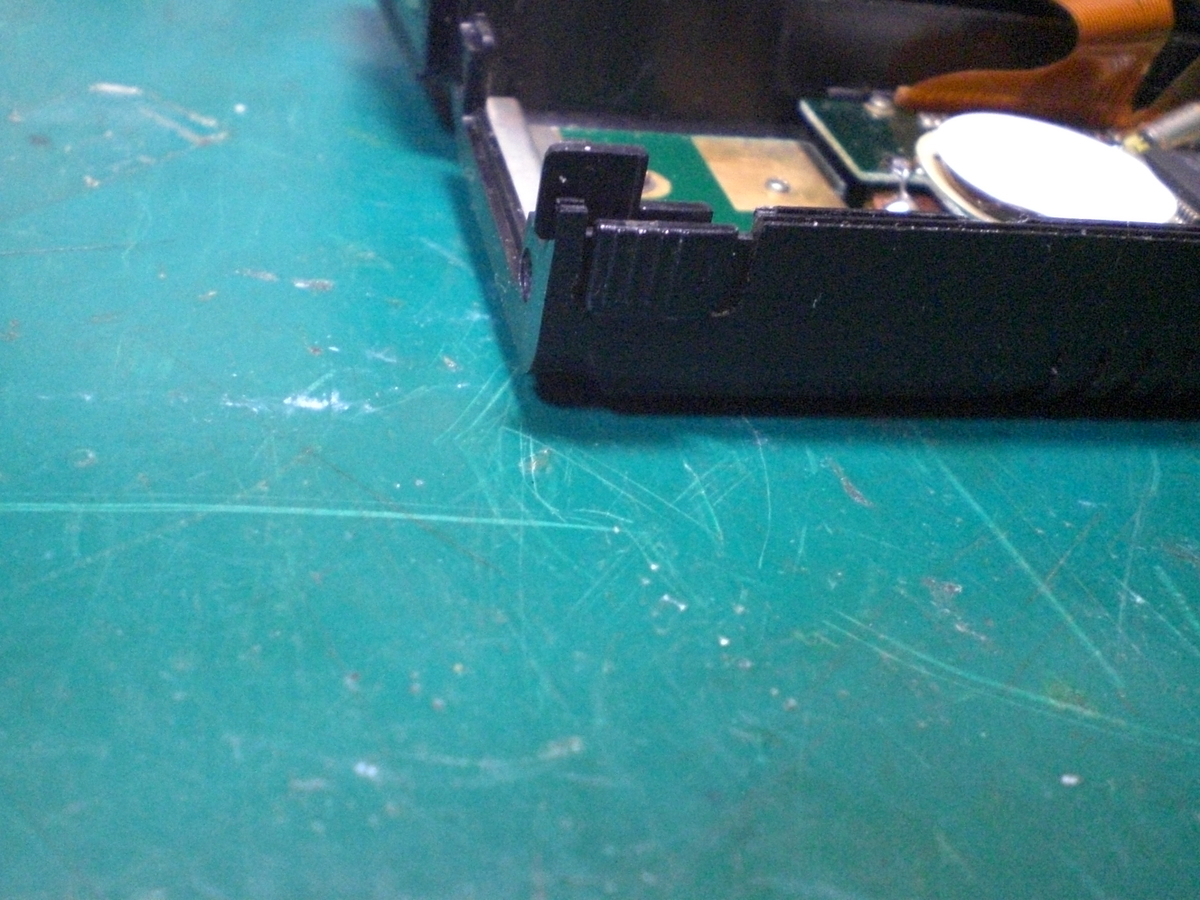

組み込み直後。

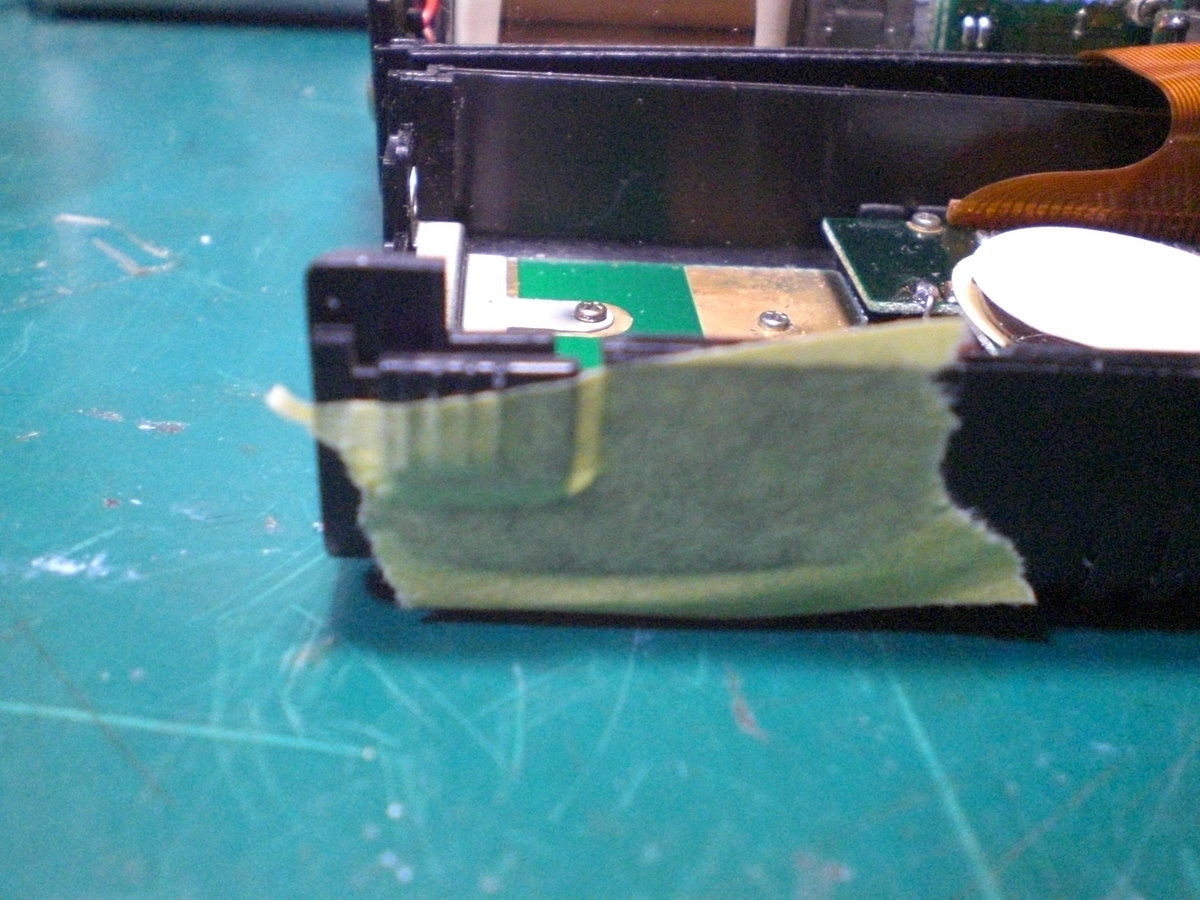

紙テープや養生テープで固定

こうしないと、ケースとリアパネルを合体させる時につまみが外れてバネが行方不明になるのを防止できない。
